Zhejiang Aokai Electric Co., Ltd huwa wieħed mill-manifatturi u fornituri ewlenin ta '500a 1000v adh500efk li jiffrankaw l-enerġija spst ebda vultaġġ għoli dc contactor bi swiċċ awżiljarju fiċ-Ċina. Jekk int ser tixtri CE approvat 500a 1000v adh500efk iffrankar ta 'enerġija spst ebda vultaġġ għoli dc contactor bi swiċċ awżiljarju, merħba tikseb aktar informazzjoni mill-fabbrika tagħna. Servizz tajjeb u prodotti ta 'kwalità huma disponibbli.

ADH500 coil 9-36VDC 500A Tagħbija 9-1000VDC Standard Tip 1NO Kuntatt Għal Sistema ta 'Provvista ta' Enerġija HV AOKAI Għoli

Vultaġġ DC Kuntattur.ADH500 HV DC Contactor huma użati b'mod wiesa 'f'Vetturi elettriċi, vetturi elettriċi ibridi, fjuwil

cellcars, kostruzzjonimakkinarju, ġenerazzjoni ta 'enerġija fotovoltajka, enerġija mir-riħ, sistema ta' ċċarġjar u ħatt ta 'batteriji,

qawwa ta 'vultaġġ DCkontroll tal-provvista, u oqsma oħra tad-DC high voltag .

Teorija: Relay Elettromanjetiku
Użu: Għan Ġenerali
Ipproteġi Karatteristika: Epoxy Issiġillat
Tagħbija ta 'Kuntatt: Enerġija Għolja
Vultaġġ tal-kolja: 9-36VDC
Kurrent Rated: 500A
Formola ta' Kuntatt: SPST-NO
IP Protezzjoni Livell: IP67
Daqs: 67mmx75.5mmx104mm
Ħajja Mekkanika: 300,000 Ops
Ħajja Elettrika: 2,000 Ops (Reżistiva 500A, 1000VDC)
Kontroll tal-Kwalità: ISO9001, IATF16949
Brand & Logo: AK

Karatteristiċi:

◪ Issiġillat b'-reżina epoxy ta 'qawwa għolja, l-ebda riskju ta' tnixxija ta 'ark, li tiżgura l-ebda nar jew splużjoni fil-ħajja tas-servizz.
◪ Il-qsari b'gass inert prinċipalment tan-nitroġenu jtejjeb il-prestazzjoni tat-tifi tal-ark u jipprevjeni b'mod effettiv l-ossidazzjoni tal-kuntatt

u burnout. Ir-reżistenza tal-kuntatt hija baxxa u stabbli, u l-parti tal-kuntatt tista 'tilħaq il-grad ta' protezzjoni IP67.
◪ 500A 85ºC kapaċità ta 'ġarr tal-kurrent għal żmien twil.
◪ Ir-reżistenza tal-insulazzjoni tilħaq 100MΩ (1,000VDC), u l-vultaġġ li jiflaħ bejn il-kuntatt u l-coil huwa 3.5kV.
◪ Konformi mar-rekwiżiti IEC 60664-1, GB/T14048.1 u GB/T14048.4.
◪ Konformi mar-rekwiżiti RoHS (2015/863/UE), REACH (1907/2006/KE).
◪ Ċertifikat tas-sigurtà: CE, CCC.

500A

Speċifikazzjonijiet:

Speċifikazzjoni ta 'Kuntatt Prinċipalis
Kuntatt Arranġament	1K (1NO)
Kuntatt Polarità	Non--polarità
Reżistenza għall-Kuntatt	Inqas minn jew ugwali għal 0.5mΩ (fi 300A)
Max. Vultaġġ tal-Qlib	1,000VDC
Max. Tkissir Kurrent	4,000A (320VDC) 1 Ops
Reżistenza Elettrika (Tagħbija Reżistiva)	2,000 Ops (1,000VDC 500A)
	3,000 Ops (750VDC, 500A)
	5,000 Ops (450VDC, 500A)
Resistenza Mekkanika	200,000 Ops
Jiflaħ Kurrent	500A, Kontinwu
	750A, 90s
	1000A, 40s
	1800A, 10ms
Żieda fit-temperatura	Żieda fit-Temperatura tal-Kuntatt Prinċipali Inqas minn jew ugwali għal 45K

Parametri tal-Prestazzjoni (f'23grad)
Vultaġġ Pickup		Ara Tabelli tal-Parametri tal-Coil
Vultaġġ ta' abbandun		Ara Tabelli tal-Parametri tal-Coil
Ħin tal-Pikkup		Inqas minn jew ugwali għal 25ms
Kuntatt Bounce Period		Inqas minn jew ugwali għal 5ms
Dropout Ħin		Inqas minn jew ugwali għal 6ms
Qawwa Dielettrika	Bejn Kuntatti Ewlenin	12,000VDC 1min
	Bejn Kuntatti Ewlenin u Coil	3,500VDC 1min
Insulazzjoni Reżistenza	Stat Inizjali	100MΩ 1min
	Wara Ħajja Elettrika	50MΩ 1min
Xokk	Stabbiltà	20g (Xegħlu)
	Qawwa	50g
Vibrazzjoni		10g, 10 ~ 500Hz, 1/2 Sine Wave (Power Mixgħul)
Umdità Relattiva		5% ~ 95% RH
Temperatura		-40 grad ~ 85 grad
Terminal tat-Tagħbija		M10 Thread Esterni
Piż		Madwar 1000g
Dimensjoni		67mmx75.5mmx104mm

Parametru ta' Kuntatt Awżiljarjus
Aux. Kuntatt Arranġament	FK/FB/FZ (1NO/1NC/1CO)
Aux. Kuntatt Kurrent Rated	5A
Aux. Ikkuntattja Max. Vultaġġ ta' Tkissir	120VDC

Parametri tal-kolja ADH300E:
Vultaġġ Coil	PickupVultaġġVDC	Qatraout Vultaġġ VDC	Reżistenza tal-kojl	Kurrent tal-Bidu	Qawwa taż-Żamma
9-36V	9-36V	5-7V	1.8Ω±10%	Inqas minn jew ugwali għal 4A	Inqas minn jew ugwali għal 8W

Speċifikazzjonijiet tal-ippakkjar:
Mudell tal-Prodott	Ippakkjar	Min. QTY tal-Ippakkjar Intern	Daqs tal-Kartuna (LxWxH ċm)	Piż Nett/PCS (Mass.) g	QTY totali (pcs)	Piż Nett (Mas.) kg	Piż Gross (Mas.) kg
ADH500EFK	Qoton Perla + Kartun	10 PCS/Saff	53.5x23x20	1000	10	10	11
Nota: 1. Eżempju wieħed biss ta 'speċifikazzjonijiet ta' ippakkjar tipiċi varji għal kull kategorija ta 'prodott huwa elenkat għal referenza. 2. Il-piż attwali tal-ippakkjar se jvarja mal-umdità ambjentali. Għall-piż speċifiku tal-lott, jekk jogħġbok ikkuntattja il-persunal tal-bejgħ iddedikat tiegħek.

Introduzzjoni tal-Prodott

Din is-serje DC Contactor Relay tintuża għal oqsma tal-kontroll tal-qawwa tal-vultaġġ DC, bħal vetturi tal-enerġija ġodda, makkinarju tal-kostruzzjoni, sistemi fotovoltajċi, tagħmir intelliġenti tal-enerġija mir-riħ, sistemi ta 'ċċarġjar u ħatt ta' batteriji, munzelli ta 'ċċarġjar, eċċ.

Kodifikazzjoni tal-Mudell:

product-798-495

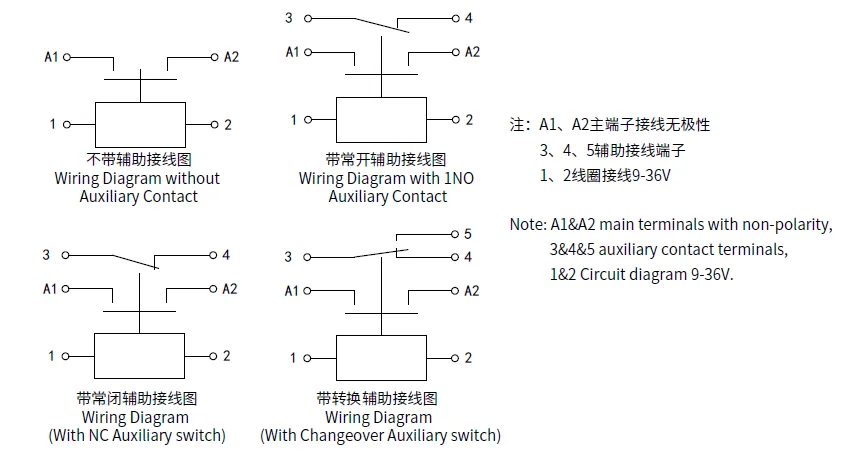

Dijagramma tal-Wiring:

product-860-465

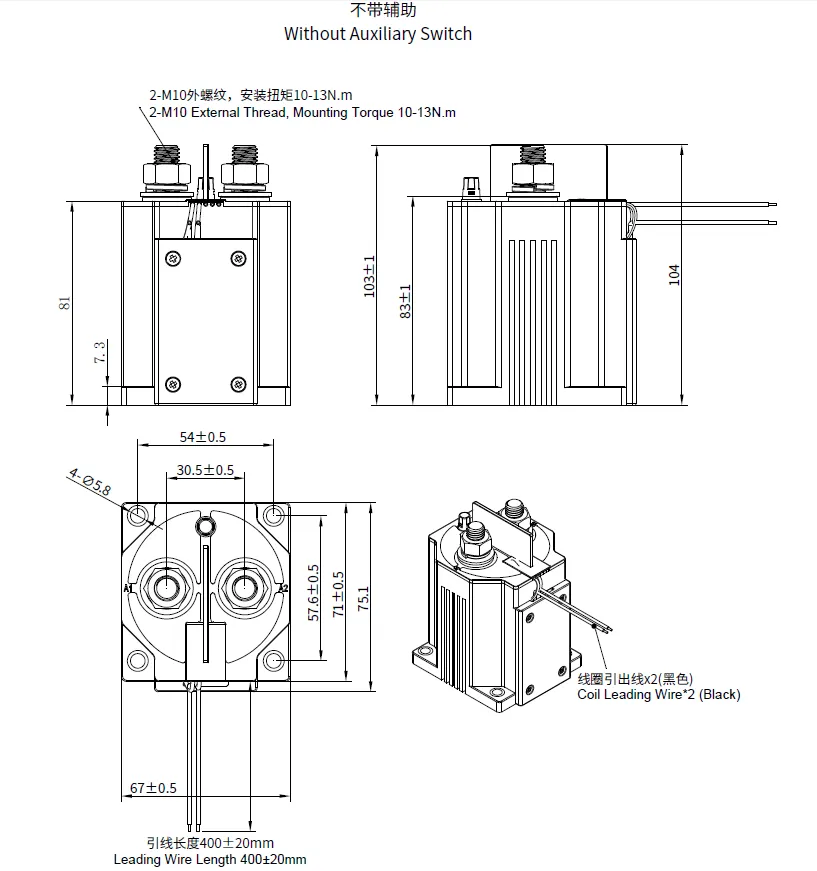

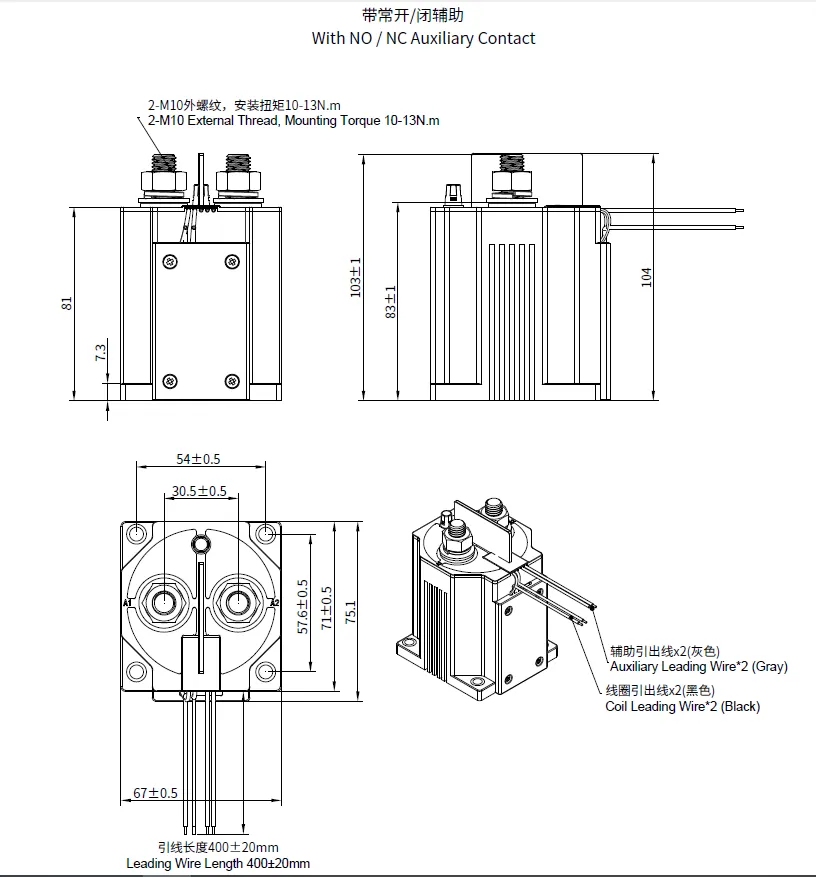

Tpinġija tad-Dimensjoni tal-Installazzjoni Outline:

product-817-871

product-816-877

Nota: Dawn id-dejta huma biss għal referenza tal-għażla tal-klijenti, AOKAI ppruvat l-aħjar biex tiżgura l-eżattezza tal-

informazzjoni. L-ispeċifikazzjonijiet u l-parametri tal-prodott jistgħu jinbidlu minħabba titjib tal-prodott eċċ., jistgħu jkunu

inkonsistenti minħabba li ma ġietx aġġornata fil-ħin. Għall-parametri speċifiċi u l-prestazzjoni ta 'kull prodott, jekk jogħġbok

irreferi għall-kampjuni pprovduti minn AOKAI u l-ispeċifikazzjoni ffirmata u kkontrollata korrispondenti.
