Deskrizzjoni tal-prodott
ADH200- E Tip 8-36 VDC 200A Iffrankar ta 'enerġija 1 LE IP67 Jużaw Għal iċċarġjar contactor Vetturi Tagħmir elettriku Aokai DC
Karatteristiċi
· 2000 tinterrompi Amp fuq 320 VDC
· 12KV ta 'iżolament bejn kuntatti miftuħa
· Ermetikament issiġillat
· 500 Amp klassifikazzjoni kurrenti kontinwa
· Vultaġġ nominali (max): 900 VDC
· Pakkett Patt
· Vultaġġ Fast għoli kapaċità interrott
· Fakultattiv mibnija fil economizer coil
· 12V verżjoni coil disponibbli, jeħtieġu l-ebda economizer esterna (EVC 500L)
· Qiegħ robust immuntar ma 'egħluq economizer fakultattiv
Mekkanika
· Egħluq Patt reżina issiġillati epossidiku
· Qiegħ robust immuntar ma 'egħluq economizer fakultattiv
· Kamra kuntatt inerti mimlija bil-gass
· Flying twassal għall-konnessjonijiet coil
· Terminali tat-tagħbija bil-kamin
· Ħajja mekkaniċi: 500,000 ċikli
elettriku
· Arranġament contactor: kuntatti prinċipali SPST & # 8211; NO-DM (1 Formula O)
· Vultaġġ nominali (max): 900 VDC (oħrajn jeħtieġ li jkunu mezz magħmul)
· Klassifikazzjoni kurrenti Kontinwu: 500 Amps @ 85 & # 176; C
· Break kurrenti fil 320 VDC: 2,000, iċ-ċiklu 1
· Reżistenza kojl: EVC 500 = 3.14 ohms
Standards u Speċifikazzjonijiet
· Konformi RoHS
| Brand: AK / Aokai Isem: Vultaġġ Għoli DC contactor Mudell: ADH200 -M Vultaġġ Rated: DC 8-36V Rated Vultaġġ Tagħbija: DC12-900V Ċomb Ing Out: M 8 Thread Intern |
|
SPEĊIFIKAZZJONI
kuntatt Tip | 1P (1NO Kuntatt) | |
kuntatt Reżistenza | ≤0.2mΩ (200A) | |
Kuntatt Tagħbija relatati (Reżistenza) | 200A 500VDC | |
Mass. Qlib kurrenti | 2000A 320VDC (iktar minn 1 darbiet) | |
Vultaġġ nominali | (12-900) VDC | |
Mass. Qlib Power | 640kW | |
jifilħu Vultaġġ | Bejn Kuntatt u kojl | 4000VAC |
bejn Kuntatti | 4000VAC | |
arja Gap | > 10mm | |
iżolament Distanza | > 10mm | |
Ħajja mekkaniku (darbiet) | 1 ×; 106 darbiet | |
Ħajja elettriku (darbiet) | 1 ×; 10,000 darbiet | |
Coil Outlet Metodi | Wajer outlet | |
Metodi Outlet tagħbija | M8 Intern Thread Invita | |
piż | Enerġija Saving (E) | dwar 460g |
ippakkjar | plastik magħluqin | |
Dimensjoni esterna | Enerġija Saving (E) | 80.0 ×; 64.2 ×; 74mm |
vibrazzjoni | 10Hz ~ 2000Hz (20G) | |
umdità | 5% ~ 95% RH | |
temperatura Medda | -40 ℃ ~ 85 ℃ | |
AMBJENT UŻU
PI Grad | IP67 |
joperaw Temperatura | -40 ~ + 85 ℃ |
joperaw Umdità | 5 ~ 95% RH |
diagramma skematika

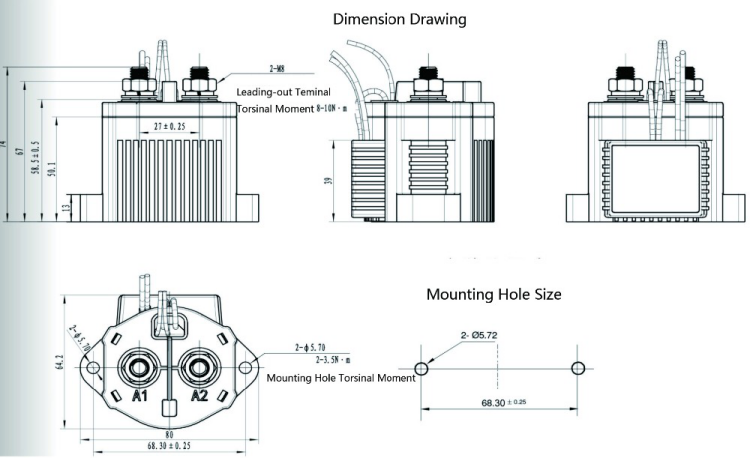

DIJAGRAMMA INSTALLAZZJONI
diagramma skematika
